名称：全自动泳池清洁机-美国海豚3002全自动吸污机 泳池吸污机

型号：3002#

以色列进口产品，吸污功能采用带过滤功能的吸污过滤袋自动程式化工作，适用不同大小的泳池使用休积细小，轻巧及操作容易

独立操作、耗电量低、清扫、洗刷、过滤让您的泳池清洁无后顾之忧特强，吸污功能采用带过滤功能的吸污过滤袋自动程式化工作，适用不同大小的泳池使用休积细小，轻巧及操作容易带推车，便于使用及收藏独立设备，无需安装容易维护带无线遥控功能(智能控制器)可利用遥控器作不同的吸污程序编程，包括：操作时间/泳池长度/爬行密度正常或超强吸污等等带过滤袋清洁指示灯功能降低人手清洁工作可爬墙清洁池身及水线位专门针对大型泳池设计和使用-符合国际ETL及CE标准；

1）、吸污工时最长达6小时。

2）采用最先进的自动学习扫描程序，设计不同大小的泳池使用工作时间（小时）：4/6/8

3）防水电线（米）：30

4）过滤袋精度（微米）：50

5）流量（立方米/小时）：16

6）工作电压（V）：24

7）变压器电力输入及防水等级：IP54，输入：230V，输出：30V

优点：3002#是海豚牌2002型全自动的升级，拥有海豚牌2002型的全部优点：配30米线，可以用于更大的泳池吸污。

1）、可编程：可根据游泳池的大小设定不同的模式，智能程序控制装置扫描泳池，锁定记忆等功能，可以智能的全自动的清洁泳池，灵活方便。

2）带遥控：人工指示自动机械清洁器进入难以到达的角落，使操作完全与你的泳池大小和形状相适应。同时带有吸污袋，轻松过滤细小的杂物。

3）同时过滤袋指示灯让我们知道何时要倾倒袋中的杂物。工作周期短：高级程序设计使人们仅需6小 时就可以清洁泳池一次

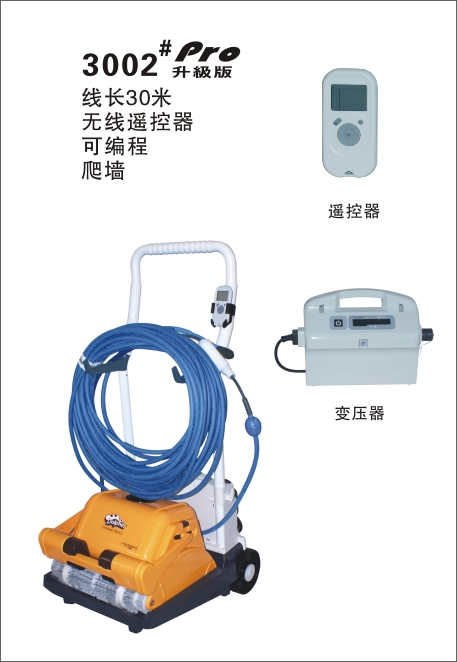

海豚吸污机操作说明：海豚吸污机主要分三大部分：主机、变压器、手推车（便于搬运），其使用方法如下

一、保持变压器远离积水，使用原装验证过的电源-工厂为230V主电源提供电线。

二、把吸污机放进水中，两边摇摆吸污机或者倾倒过来释放被困的空气，让其慢慢下沉到池底。

三、接好电源和变压器连线，按下变压器开关“NO”启动吸污机，吸污机会自动运行。

四、按下变压器的开关“OFF”关闭电源，吸污机停止运行，或是在吸污机运行了预设的时间自动停止运行，需要重新气动开关才能继续运行。

五、把吸污机拉到池边，双手提两边的提手，把吸污机提上来。

六、清洁吸污机的吸污袋：每次吸污完毕后，最好都把吸污带拆下下来，清洗干净，重复利用。

七、清洗叶轮。旋转吸污机上方叶轮，把杂物清理出来。
